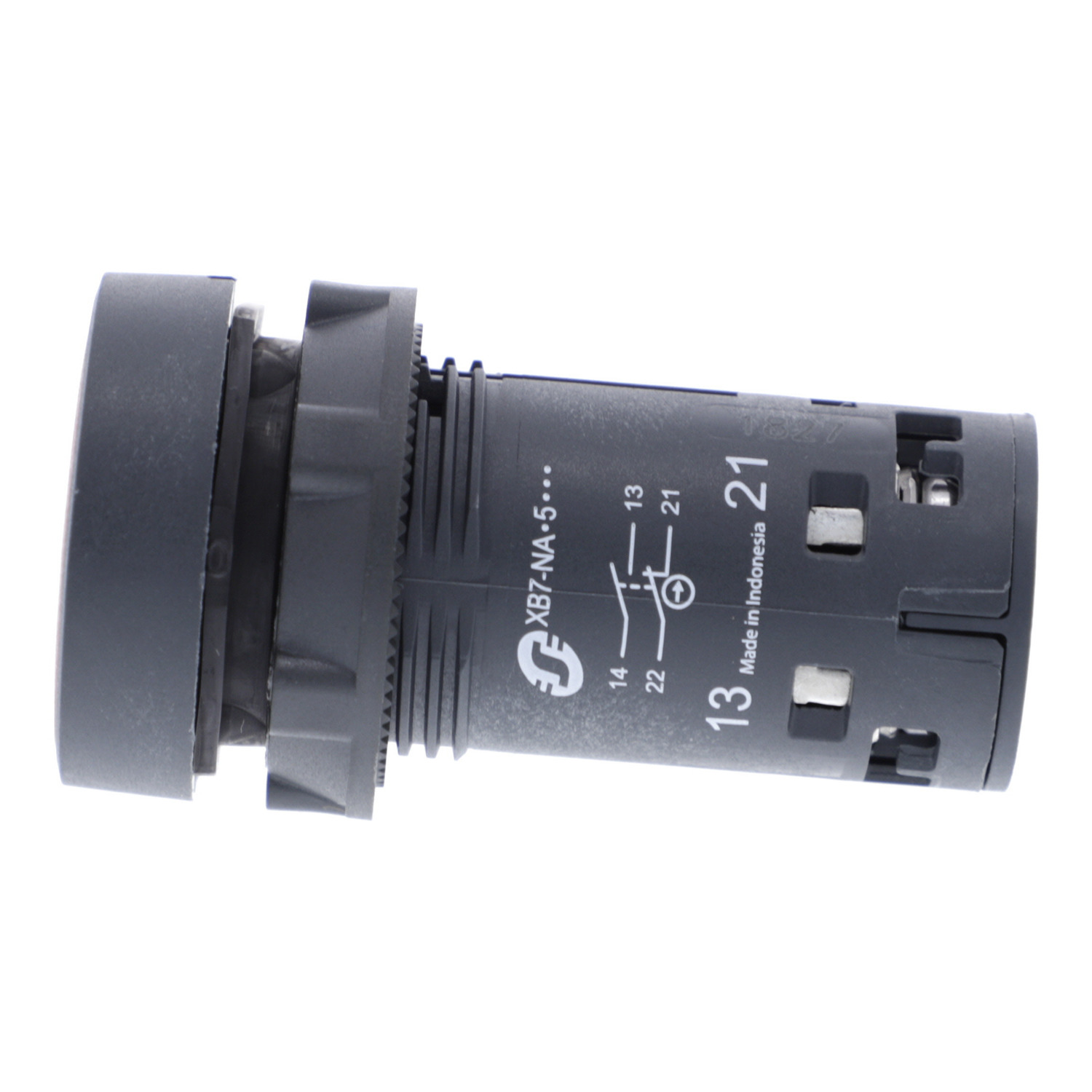

Este pulsador rojo monolítico Harmony XB7 funciona con un mecanismo de retorno de resorte / impulso y terminales de abrazadera de tornillo. Se monta fácilmente en interruptores estándar de panel de 22 mm de diámetro y se conecta a circuitos de control con conexiones clásicas con abrazadera de tornillo. Su esquema se distingue claramente gracias a la nitidez de los colores y las nomenclaturas, minimizando los errores durante el cableado inicial y las operaciones de mantenimiento posteriores. Es resistente al impacto, al polvo, al agua y a las vibraciones gracias a su IP65, lo que la hace ideal para su operación en entornos hostiles. Tiene un bisel de plástico aislado doble. Su amplia gama de temperaturas de funcionamiento de -25°C a 7°C permite versatilidad en el uso del producto.

Diámetro de montaje: 22 mm
Grado de protección IP:
- IP20 conforme a IEC 60529 (Cara trasera)
- IP65 conforme a IEC 60529 (Cara frontal)
Forma del cabezal de unidad de: Redondo
Tipo de operario: Retorno de resorte
Perfil de operador: Rojo Empotrado, Sin marca
Tipo y composición de contactos: 1 NA + 1 NC

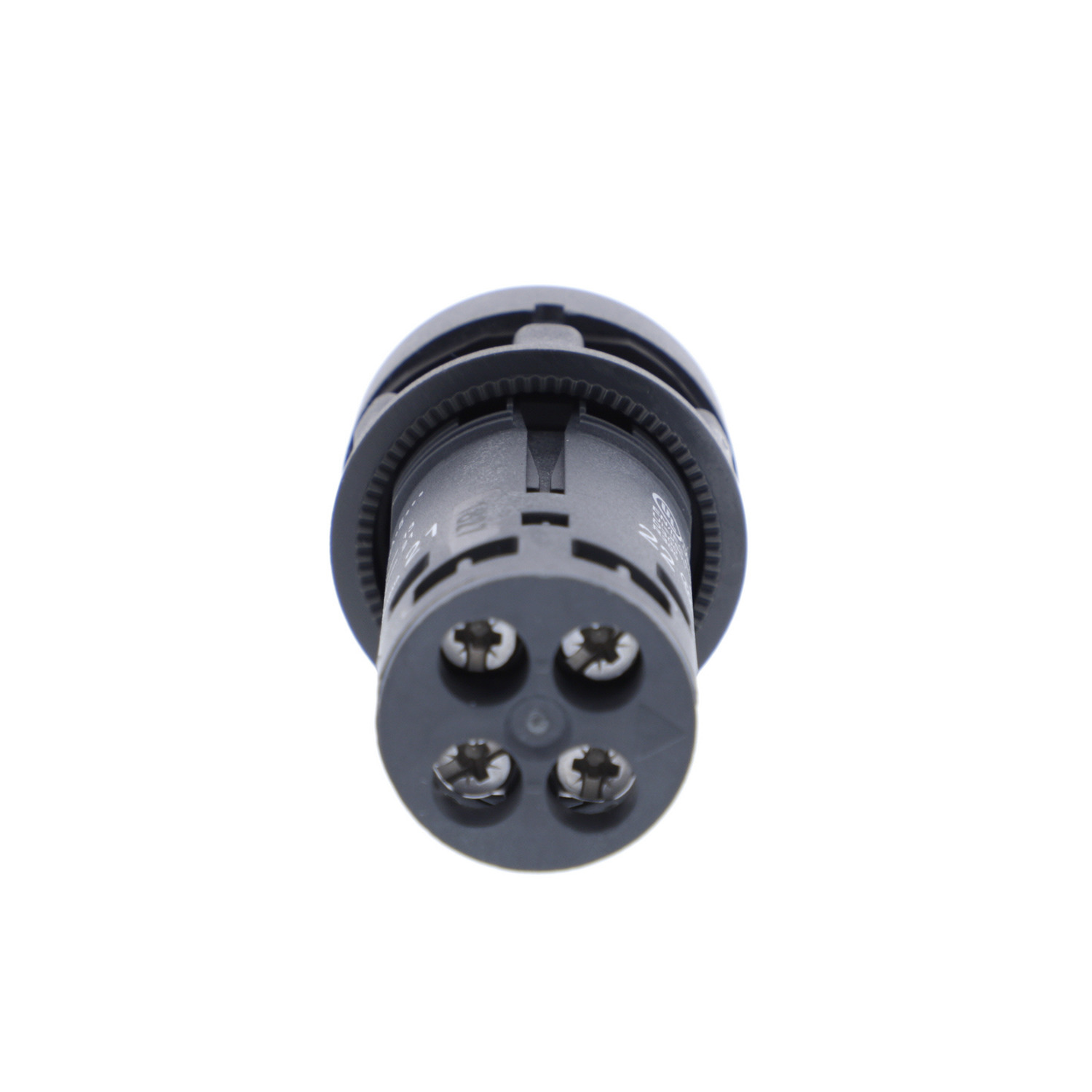

Conexiones - terminales:
- Conexión tornillo de estribo, <= 2 x 1.5 mm² con extr. cable conforme a IEC 60947-1
- Conexión tornillo de estribo, 1 x 0.34...2 x 2.5 mm² sin extremo de cable conforme a IEC 60947-1
Presentación del dispositivo: Producto monolítico
